充电桩emc测试是什么

充电桩 EMC 测试（电磁兼容测试）是电动汽车充电设备在出厂或上市前必须通过的重要检测项目之一。是确保充电桩在工作过程中 不会对其他电子设备产生电磁干扰（EMI），同时 自身也能抵抗外部电磁干扰（EMS），保持稳定、安全运行。

下面为你详细介绍充电桩 EMC 测试的意义、测试内容、依据标准、测试项目与流程。

一、什么是充电桩EMC测试

EMC（Electromagnetic Compatibility，电磁兼容性）是衡量电子设备在电磁环境中共存能力的重要指标。
对充电桩来说，EMC测试主要包括两部分：

电磁干扰（EMI）测试：
检测充电桩在运行过程中产生的电磁噪声是否会影响周边设备（例如电网、通信设备或车辆电子系统）。

电磁抗扰度（EMS）测试：
检测充电桩在外部电磁干扰（如雷击、电压波动、无线信号）环境下是否能保持正常工作，不出现误动作或系统死机。

简单来说，EMI是“发出去的干扰”，而EMS是“承受外部干扰的能力”。
两者共同决定了充电桩的电磁兼容性能。

二、为什么充电桩必须做EMC测试

充电桩在运行过程中，涉及高压电源转换、功率电子器件、通信模块（如4G、以太网、CAN总线、RFID、蓝牙等），电磁噪声复杂。
如果没有良好的电磁兼容设计和验证，可能导致：

对其他设备（例如附近的车辆电子系统、通信基站、电力设备）造成电磁干扰；

自身系统因电磁干扰而控制失灵、充电异常、通信中断；

影响电网功率质量，引起谐波污染或电压波动。

因此，充电桩在上市前必须进行EMC测试，这也是国家强制认证（如3C认证或CE认证）的一部分。

三、充电桩EMC测试依据标准

常用的国际与国内测试标准包括：

GB/T 18487.1-2015：电动汽车传导充电系统 第1部分：通用要求

GB/T 27930-2015：电动汽车非车载传导式充电机与电池管理系统通信协议

GB/T 34657.1-2017：电动汽车无线充电系统 通用要求

GB/T 17626系列（等同IEC 61000系列）：电磁兼容抗扰度与干扰测试通用标准

IEC 61851-21-2：电动汽车充电系统的EMC要求（国际标准）

CISPR 11/22/32：射频干扰标准（适用于工业、信息技术设备）

对于出口产品，还可能涉及以下标准：

EN 61851-21-2（欧盟CE认证）

FCC Part 15（美国）

KC 认证（韩国）

NBTC / NCC / TELEC 等无线部分测试标准

四、充电桩EMC主要测试项目

传导骚扰测试（Conducted Emission）
检测充电桩通过电源线传导的干扰能量是否超出限制。

辐射骚扰测试（Radiated Emission）
检测设备通过空间辐射的电磁波是否干扰其他设备。

静电放电抗扰度测试（ESD）
模拟用户接触金属外壳或接口时的静电冲击，看设备是否能稳定工作。

电快速瞬变脉冲群抗扰度测试（EFT/Burst）
模拟电网中产生的快速脉冲干扰，测试设备的抗干扰性能。

浪涌抗扰度测试（Surge）
模拟雷击或电源突波情况，验证设备抗电压冲击能力。

工频磁场抗扰度测试（Power Frequency Magnetic Field）
检查设备在强磁场环境下能否正常运行。

电压跌落与短时中断测试（Voltage Dip & Interruption）
模拟供电电压瞬时下降或断电，检测系统稳定性。

谐波电流与电压波动测试
检测充电桩对电网的电能质量影响。

五、测试流程概述

样品准备与功能确认
选择与量产一致的样机，确保设备能正常运行、通信、充电。

实验室测试环境搭建

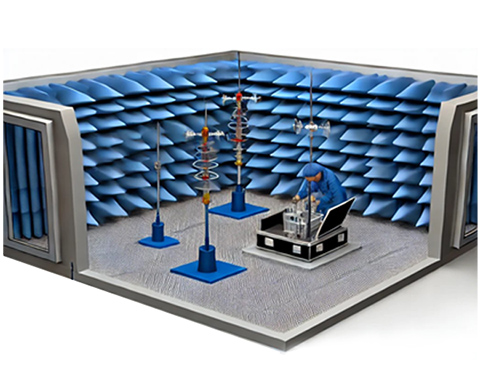

在符合标准的电磁兼容实验室中进行测试，包括暗室、屏蔽室、接地平面、电源网络仿真器等设备。

执行各项EMI与EMS测试项目
测试人员按照标准逐项检测，记录结果。

判定结果与整改
若测试不合格，需分析干扰源（如开关电源、滤波器、接地设计等）并整改后复测。

出具EMC测试报告
由具备CMA或CNAS资质的实验室出具正式报告，用于3C或CE认证申请。

六、测试周期与费用

一般而言，充电桩的EMC测试周期为 2至4周，根据项目复杂程度和整改次数而定。
费用则取决于充电桩类型（交流桩、直流桩、双枪或大功率桩）及测试项目数量，通常在数万元人民币范围内。

七、总结

充电桩EMC测试的核心目标，是确保设备在电磁环境下既不干扰他人，也能稳定自身运行。
它包括电磁发射与抗干扰两大类测试，是国家强制认证环节的重要组成部分。
通过EMC测试，不仅能提高产品的可靠性与安全性，也能满足国内外市场准入要求。
