微波炉EMC测试不通过怎么办？

微波炉 EMC 测试不通过，核心是先定位超标类型（传导 / 辐射）与频点，再从屏蔽、滤波、接地、结构四大维度系统性整改，优先解决腔体泄漏、电源滤波、门封与接地这三大高频问题。

一、先明确：微波炉 EMC 测试标准与常见超标项

1. 核心测试标准

GB 4343.1-2018（家用和类似用途电器、电动工具、类似器具的电磁兼容要求）

CISPR 11 / EN 55011（工业、科学和医疗射频设备）

GB 4706.21（微波炉安全 + EMC）

2. 最常见超标类型

传导骚扰（150kHz–30MHz）：电源端口噪声过大，回灌电网。

辐射骚扰（30MHz–1GHz）：整机向外辐射电磁波超标。

2.45GHz 基波泄漏：磁控管工作频率，需控制泄漏功率密度≤5mW/cm²。

二、第一步：定位问题（先做诊断，再动手）

看报告：明确是传导还是辐射超标、超标频点、超标 dB 数。

复现工况：在最大火力、转盘转动、门关闭状态下复测，确认是稳态还是瞬态超标。

快速排查：

拔掉转盘电机、风扇电机，看是否下降 → 电机 / 碳刷干扰。

用金属板临时屏蔽控制面板 → 面板 / 排线干扰。

电源线套磁环 → 共模辐射。

按压门封、机壳接缝 → 结构屏蔽泄漏。

三、第二步：分类型整改方案（最有效、最常用）

（一）传导骚扰（150kHz–30MHz）超标

核心原因：电源滤波不足、高压回路噪声、接地不良。整改措施：

电源入口滤波（最有效）

加装两级 EMI 滤波器：X 电容（0.1–0.47μF）+ 共模电感（10–50mH）+ Y 电容（2–10nF，耐压≥2kV）。

滤波器靠近电源插座，输入输出线严格分开、不平行。

高压回路抑制

高压变压器次级加RC 吸收（100Ω + 0.01μF，高压电容）。

磁控管灯丝 / 高压引线短、直、屏蔽，套镍锌铁氧体磁环。

接地优化

机壳、腔体、滤波器、变压器多点可靠接地，接地阻抗＜0.1Ω。

接地线短、粗、直，避免长距离环路。

（二）辐射骚扰（30MHz–1GHz）超标

核心原因：腔体泄漏、门封失效、线缆辐射、结构缝隙。整改措施：

腔体与机壳屏蔽（重中之重）

腔体接缝、机壳拼接处加导电泡棉 / 铍铜弹片，确保连续导电。

腔体与外壳之间增加铜箔搭接，间距＜5cm。

通风孔加金属网罩 / 蜂窝屏蔽，网孔尺寸＜λ/20（对应 1GHz 约 15mm）。

门封系统（泄漏重灾区）

采用λ/4 扼流槽 + 导电橡胶双重密封，确保门闭合时360° 连续导电。

门钩 / 铰链处加导电弹簧 / 导电硅胶，降低接触电阻。

门玻璃内侧贴金属屏蔽网 / ITO 导电膜。

线缆与接口

电源线、电机线、控制面板排线全部套铁氧体磁环（推荐阻抗 100Ω@30MHz）。

长导线双绞 + 屏蔽，屏蔽层两端可靠接地。

连接器用金属屏蔽型，接口处加导电衬垫。

PCB 与控制板

控制面板远离腔体，加金属屏蔽罩。

高频回路最小化环路面积，晶振、驱动管就近接地。

排线加磁珠 / 共模电感，避免长距离平行走线。

（三）2.45GHz 基波泄漏

整改措施：

强化门封λ/4 扼流结构，确保在 2.45GHz 处形成高阻抗，阻止微波泄漏。

门封定期清洁、无变形、无异物，保证接触良好。

腔体无破损、无锈蚀，焊接点牢固。

四、第三步：快速整改清单（按优先级）

电源滤波：加装合格 EMI 滤波器，输入输出分离。

门封检查：更换老化导电橡胶，确保门闭合紧密、导电连续。

机壳屏蔽：接缝加导电泡棉，腔体多点接地。

线缆处理：所有对外线缆套磁环，高压线短而屏蔽。

接地优化：降低接地阻抗，消除接地环路。

结构补强：通风口、观察窗加屏蔽，控制板屏蔽。

五、第四步：复测与验证

整改后逐项复测，优先测最严重超标项。

传导测试：用LISN + 接收机，在满功率下测。

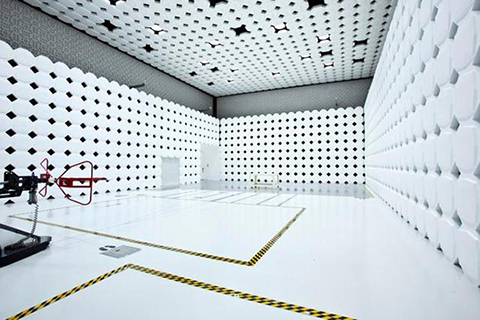

辐射测试：在3 米法暗室，测水平 / 垂直极化。

微波泄漏：用微波漏能仪在门周边多点检测，确保≤5mW/cm²。

六、避坑提醒

不要只加磁环 / 滤波，结构屏蔽与接地才是根本。

滤波器、磁环要匹配超标频点，选错频段无效。

门封是易损件，量产与老化后需重新验证。

高压部分整改注意绝缘与安全，避免打火与电击风险。
