电源设备为什么容易出现故障？GB4943.1-2022安全测试重点关注哪些风险

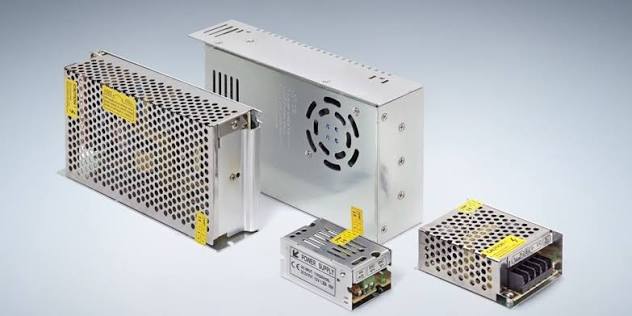

电源设备是电子系统中故障率最高的部件之一，有统计显示34%的电子系统故障源于电源系统，而其中超过60%的开关电源失效由电解电容引起。这种高故障率源于电源设备同时承受着电应力、热应力和环境应力的多重叠加。GB4943.1-2022正是围绕这些失效机理，构建了从能量源分级到异常工况模拟的全套防护体系。

一、电源设备为什么容易出现故障？

1. 电解电容：最脆弱的一环

电解电容是开关电源中寿命最短、失效率最高的元件。其失效机理主要包括：

电解液干涸（最常见模式）。电解液中的溶剂在高温下缓慢挥发，当减少量超过20%时，电极有效接触面积下降，容量急剧衰减，ESR（等效串联电阻）增长超过300%，最终导致滤波能力丧失。该过程遵循阿伦纽斯定律——温度每升高10℃，寿命减半：额定105℃、标称寿命2000小时的电容，在115℃环境下寿命仅1000小时。

电压冲击导致介质击穿。铝电解电容具有明确极性，反向电压或过压会导致氧化膜电介质击穿，电容进入短路失效模式，可能引发连锁损坏。

漏液引发二次短路。当电容失效时，电解液可能喷出并流动到变压器初级线圈和次级线圈之间，导致初次级之间发生漏电，这是电源适配器中一类典型的安全失效路径。

电容失效的直接后果是输出电压纹波增大、系统稳定性下降。初期控制电路还能通过增大开关管导通占空比来补偿，但当劣化进一步加剧时，反馈回路无法维持输出稳定，最终导致输出电压完全丧失。

2. 功率半导体器件的热疲劳

开关管（MOSFET）、整流二极管等功率器件在热循环应力下容易发生焊料蠕变疲劳，导致芯片与基板之间的焊接层逐渐退化，散热性能下降，最终发生过热烧毁。这类失效往往从焊接不良开始——相邻引脚短路或引脚与焊盘焊接不充分，在高功率密度板上会加速恶化。

3. 环境应力的累积效应

电源设备在长期运行中，环境中的湿度、粉尘和腐蚀性气体会侵蚀元器件引脚和焊点，导致电气或机械性能下降。对于户外或工业环境中的电源设备，这一问题尤为突出。

---

二、GB4943.1-2022重点关注哪些风险？

GB4943.1-2022基于危害基础安全工程（HBSE）理念，将电源设备的安全风险归纳为电击、着火、过热、机械伤害、化学、声光辐射六大类危险源，并针对每一类规定了分级防护要求和试验方法。以下是与电源设备密切相关的核心风险及对应测试。

1. 电能量源分级与防电击（ES分级）

标准将电能量源按电压和电流水平分为ES1、ES2、ES3三级：ES1级对普通人无危险，ES2级需基础防护，ES3级需加强防护。电源设备的初级电路通常属于ES3级，必须通过基本绝缘或加强绝缘与可触及区域隔离。

一个值得注意的变化是，GB4943.1-2022的ES1稳态电流限值从旧版的0.25mA放宽至0.5mA，限值增加了一倍。这意味着部分产品的设计裕量要求有所放宽，但整体防护框架更加科学。

关键测试项目包括：抗电强度试验（验证绝缘耐压能力）、接触电流测试、电气间隙和爬电距离评估。新版标准还引入了绝缘液体的要求，允许用绝缘液体代替空气构成安全防护。

2. 插头放电与X电容残余电压

电源设备断开电源后，X电容中储存的电荷需要通过泄放电阻安全释放。GB4943.1-2022规定，断开连接器后2秒时的可触及电压必须符合要求，而旧版仅在电容量超过0.1μF时才进行此项测试。

新版标准的一个重大变化是开关电源必须改用四颗泄放电阻。除非泄放电阻是经过认证的元件，否则需要考虑单一电阻开路或短路故障下，X电容的残余电压仍然不能有电击危险，这就需要用四颗电阻才能满足要求。对于正在使用旧版标准认证的电源产品，这是一个需要重点关注的设计变更。

3. 模拟的异常工作条件

这是电源安全测试中最核心的故障模拟项目，直接对应电源设备在实际使用中最可能出现的危险场景。测试内容包括：短接输出、元器件开路、过热等，观察是否引发火灾和触电风险。

在异常工作条件下，标准要求设备即使在元器件故障时，也不应产生火焰、熔融金属或有毒气体，或达到危险温度。对于电源适配器，过流保护装置动作后，应在额定值的125%条件下重复试验，以验证保护的可靠性。

4. 热灼伤与温升限值

电源设备的外壳温度直接关系到用户烫伤风险。标准规定手柄类可触及部件的温升限值不超过50K，外壳表面不超过60K（依材料而定）。对于电源适配器，绕组绝缘的温升超过限值会导致温度过高，不仅影响使用寿命，还可能引起着火等安全隐患。

5. 防火与材料阻燃

电源设备内部一旦发生故障，外壳和绝缘材料必须能够阻止火焰蔓延。标准要求绝缘材料通过球压试验（考核耐热变形）和灼热丝试验（考核阻燃性能），确保即使内部元器件故障发热，外壳也不会起火或使火焰蔓延到设备外部。

6. 电池相关的过热与短路防护

对于带充电功能的电源设备，标准对电池安全进行了重点考虑，规定电池的温度保护、外壳防火、跌落防护等要求，并充分考虑因钥匙、项链等金属物体短接电池造成的短路风险。无线充电功能的普及还带来了金属异物发热的新风险，新国标明确要求无线充电器需具备识别金属异物的功能，并及时停止能量传输。

---

三、工程实践建议

1. 电解电容的选型与降额。优先选择105℃额定、低ESR的电解电容，并避免将其布置在靠近功率管、变压器的高温区域。对于长期满负荷运行的电源设备，建议在电容选型时按实际工作温度与额定温度的差值进行寿命折算，确保设计寿命覆盖产品预期使用周期。

2. 泄放电阻的四颗设计变更。GB4943.1-2022要求开关电源的X电容泄放电路采用四颗电阻，以覆盖单一电阻开路或短路故障。这一变更对PCB布局和成本有直接影响，建议在电源方案设计阶段就纳入考虑，避免认证阶段因泄放电路不满足单一故障要求而重新设计。

3. 异常工况的预防性设计。电源设备应在设计阶段就考虑输出短路、过载、过压等异常工况的保护逻辑。过流保护装置的额定值应留有余量，确保在125%额定电流下仍能可靠动作而不发生误保护或保护失效。

4. 热设计与安规的协同。电源设备的温升限值、异常工作测试和防火要求都与热设计直接相关。建议通过热仿真在设计阶段确定关键元器件的实际工作温度，据此选择耐热等级匹配的材料和元器件，避免在认证阶段因局部过热而被迫整改。
