电子设备为什么需要做浪涌测试？GB/T 17626.5如何验证产品抗瞬态干扰能力

电子设备做浪涌测试，核心原因在于浪涌是电网环境中最具破坏力的瞬态干扰之一。它通常由雷击在户外线路上感应产生，或由电网内大型负载切换（如电容器组投切、电机启停）引起，其能量远高于静电放电和电快速瞬变脉冲群，足以直接击穿半导体器件、烧毁电路板，是导致设备硬失效的主要原因。GB/T 17626.5-2019（等同采用IEC 61000-4-5:2014）正是验证设备抵御这种高能量瞬态干扰能力的核心标准。

一、浪涌从何而来，为何如此危险？

浪涌的能量来源主要有两类，标准均予以模拟：

雷电感应（间接雷击） ：雷电击中外部线路、邻近物体或地面时，会在电源线或通信线上感应出高电压和大电流。标准模拟的四种典型场景包括：雷击外部线路导致大量电流流入线路或接地电阻；云层间或云层内雷击在线路上感应出电压和电流；雷击邻近物体时其周围强电磁场在线路上感应出电压；雷击邻近地面时地电流通过公共接地系统引入干扰。

开关操作瞬变：变电所等场合的电容器组切换、靠近设备的较小开关跳动、伴有谐振线路的晶闸管设备动作，以及接地网络间的短路和飞弧故障，都会产生电压瞬变。

浪涌的能量特性决定了其破坏力：持续时间微秒至毫秒级，但峰值电压可达数千伏，峰值电流可达数千安培。对于开关电源等设备，未经抑制的输入端浪涌极易导致输入整流桥击穿、滤波电容爆裂、压敏电阻失效，甚至损坏后级PWM控制芯片。

---

二、GB/T 17626.5核心测试机制

1. 波形定义：组合波发生器

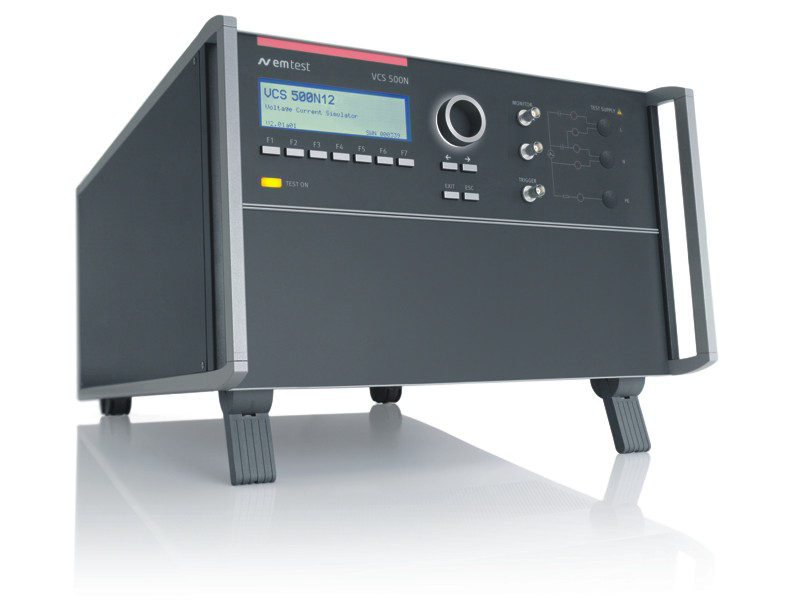

标准定义了两种相互关联的浪涌波形，由组合波发生器（CWG） 产生：

当发生器连接到高阻抗负载时输出电压波，连接到低阻抗负载时输出电流波。对于通信线路（典型线缆长度超过300m），则采用 10/700μs 开路电压波形和 5/320μs 短路电流波形。

 2. 耦合方式：共模与差模

测试通过耦合/去耦网络（CDN） 将浪涌能量施加到受试设备（EUT），同时防止浪涌影响同一电网上的其他非受试设备。两种基本耦合方式为：

- 线对地（L/N-PE，共模） ：模拟雷击感应产生的共模干扰，将浪涌施加在每一根电源线与地之间。这是最常见的测试配置，因为雷击感应通常表现为共模形式。

- 线对线（L-N，差模） ：模拟近距离直接耦合或特定开关操作产生的差模干扰，将浪涌施加在两根电源线之间。

对于AC电源端口，测试须在电源电压的 0°、90°、180°、270° 四个相位点分别施加正负极性的浪涌脉冲。90°相位点（电源电压峰值处） 是差模浪涌最严酷的工况，因为此时叠加浪涌电压后的峰值最高，对输入整流桥和滤波电容的考验最大。

 3. 严酷等级：0.5kV至6kV的阶梯

GB/T 17626.5将试验等级分为1级至4级（另有X级由用户与制造商协商）：

标准还覆盖了更宽的范围，线-地耦合的试验电压可达 6kV，电流范围 0.25~2kA。工业交换机等设备通常要求 ±2kV共模、±4kV差模 的测试等级。

 4. 性能判据：A/B/C/D四级

测试结束后，根据设备在浪涌期间及之后的表现进行评级：

---

三、工程实践：浪涌防护的分级设计

浪涌测试不合格是EMC整改中难度最高的项目之一。从实际整改案例看，核心策略是分级防护：

第一级（能量吸收） ：承受约90%的浪涌能量。6kV测试等级下，器件通流容量需 >3kA。推荐使用压敏电阻（MOV） 或气体放电管（GDT） 。某工业控制器在6kV测试后MOV开裂、后级12V电源芯片击穿，定位到MOV通流容量仅3kA，无法满足要求，更换为通流容量5kA的器件后问题解决。

第二级（电压钳位） ：将残压钳位至后级电路可承受的安全范围。推荐使用TVS二极管，响应时间需 <1ns，瞬时功率 >1000W。某车载T-Box在4kV浪涌后CAN总线误码率超标，定位到TVS钳位电压28V超过CAN收发器耐压27V，且布局距收发器15mm导致寄生电感引入额外8V压降。

PCB布局的隐性影响：防护器件的布局距离直接决定残压。某变频冰箱因PCB走线不当导致浪涌测试失败，通过调整变频电路地线走线和去耦滤波电容位置得以改善。防护器件应尽可能靠近受保护端口，走线路径应短而粗，减少寄生电感。

---

GB/T 17626.5通过组合波发生器模拟真实浪涌波形，以共模/差模耦合将能量注入设备端口，用0.5kV至6kV的阶梯等级覆盖从受保护环境到严酷户外环境的全谱系场景。对于设备制造商，浪涌测试的意义不仅是合规——一个在6kV浪涌下仍能保持A级性能的设备，其电源输入级、信号隔离和接地系统都必须经过系统性的防护设计，这直接决定了设备在真实电网环境中的生存能力。
