户外电子产品如何面对粉尘环境？GB/T 4208外壳防护等级测试从IP54到IP68怎么判定

户外电子产品面对粉尘环境，其防护能力的核心衡量标准是IP代码，依据国家标准GB/T 4208-2017（等同采用IEC 60529:2013）进行测试与判定。该标准通过两位数字，分别量化了设备对固体异物（含粉尘） 和液体的防护能力。

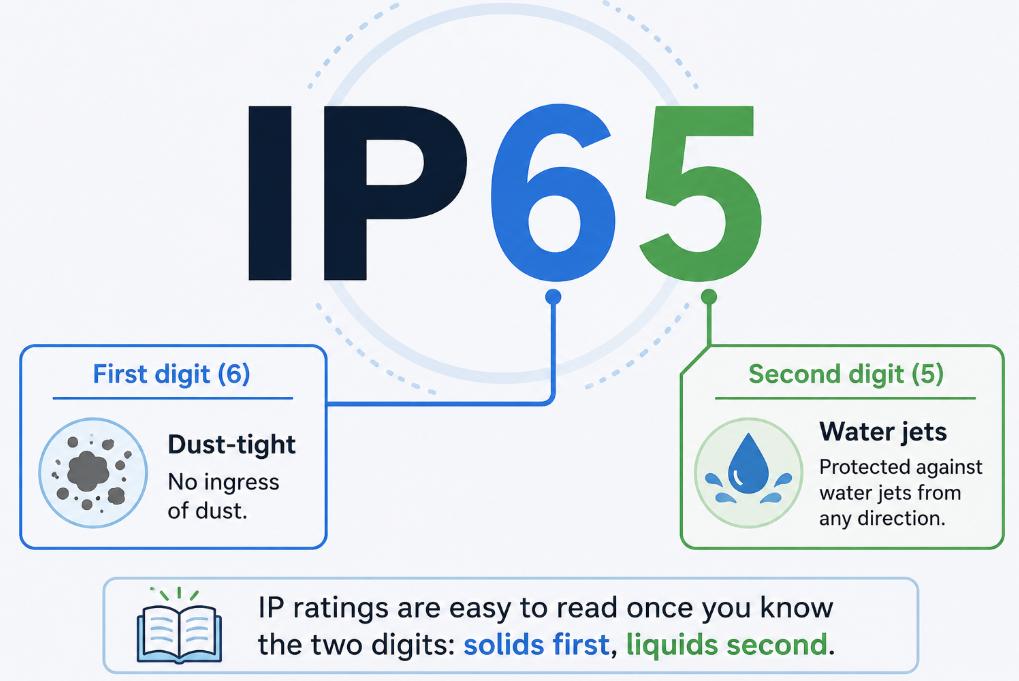

一、解读IP代码：两位数字的定义

IP代码的第一位数字代表防尘/防固体异物等级（0-6级），第二位数字代表防水等级（0-9级）。从IP54到IP68，其核心区别如下：

二、防尘测试（IP5X / IP6X）如何判定？

防尘测试在专用的砂尘试验箱中进行，核心是模拟粉尘环境并加速暴露密封缺陷。

   试验条件：试验箱内使用滑石粉作为试验粉尘，其浓度需保持在每立方米2千克，并且滑石粉需经过特定孔径的金属筛过滤。测试持续8小时。

   抽负压：为了模拟真实的风压效应并迫使粉尘进入潜在缝隙，测试时通常会对样品内部抽真空，使其内外形成不超过2kPa的压差。IP6X测试必须抽负压，而IP5X则可根据产品标准选择是否抽负压。

   判定标准：

       IP5X（防尘） ：试验后，打开外壳检查，只要粉尘的沉积量不足以影响设备的正常操作或安全，即判定合格。但需注意，在可能沿爬电距离导致电痕化处不允许有灰尘沉积。

       IP6X（尘密） ：试验后，打开外壳检查，壳内无明显的灰尘沉积，即判定合格。

三、防水测试（IPX4至IPX8）如何判定？

防水测试通过模拟不同强度的水侵袭，检验外壳的密封完整性。

   IPX4（防溅水）：使用摆管淋雨装置，在垂直方向±180°范围内溅水，测试时间10分钟。

   IPX5（防喷水）：使用内径6.3mm的喷嘴，以12.5L/min的水流量，在距离样品2.5-3米处喷射，时间至少3分钟。

   IPX6（防强烈喷水）：使用内径12.5mm的喷嘴，以100L/min的水流量，在相同距离喷射，时间至少3分钟。

   IPX7（防短时浸水）：将样品浸入水中，确保其顶部低于水面至少0.15米，底部低于水面至少1米，持续30分钟。

   IPX8（防持续浸水）：测试条件（深度、时间）由制造商和用户协商确定，但必须比IPX7更严苛。

   判定标准：所有防水测试的通用判定标准是，测试结束后检查设备内部，不应有导致有害影响的水进入。部分产品标准还要求测试后立即进行功能检查。

四、从IP54到IP68：如何为户外场景选择？

防护等级的选择并非越高越好，而应基于实际部署环境的最低防护需求，避免过度设计导致成本浪费。

   IP54：室内轻工况或受遮蔽的户外场景。适用于粉尘浓度低、仅有偶尔液体飞溅的环境，如电商仓库、轻型制造车间，或是有雨棚遮蔽的户外充电桩、广告机。

   IP55 / IP65：大多数户外暴露场景。IP65（完全防尘+防喷水）是户外LED显示屏、路灯、监控摄像头、充电桩等设备非常合理的选择，足以应对雨水冲刷和扬尘，且无需考虑浸泡风险。

   IP66：强降雨或需冲洗的严苛户外场景。适用于可能遭遇台风暴雨或需要用水管冲洗的设备，如沿海地区的户外显示屏、港口机械控制箱等。

   IP67 / IP68：存在浸水风险的极端场景。IP67适用于可能短暂浸水的户外摄像头、地埋式传感器；IP68则面向可能长期浸泡的水下设备、海洋渔业作业终端等。

五、工程实践：确保测试顺利通过

为确保产品能顺利通过IP等级测试，在设计阶段就需关注以下要点：

   密封设计：确保所有接合面有完整不间断的密封胶垫。螺钉应布置在密封圈外侧，避免形成进水通道。

   接口与开孔防护：充电口、数据接口、按键、屏幕等所有开孔部位必须有相应的防水防尘设计（如防水塞、密封膜）。

   通风与散热：如果需要通风，应采用迷宫式或错位防水结构，在保证空气流通的同时防止水直接进入。

   压力平衡：完全密封的设备在温度变化时内外会产生压差，可能导致密封失效。对于高防护等级设备，可考虑使用防水透气膜来平衡压力，同时阻止液态水进入。

   关注时效性：IP防护性能会随密封材料老化、日常磨损而下降，在设计时需选用耐候性好的密封材料（如硅胶），并考虑长期使用后的性能冗余。

总结来说，从IP54到IP68，核心是防尘等级（5级 vs 6级）和防水等级（4级至8级）的不同组合。对于多数户外电子产品，IP65或IP66通常是兼顾防护需求与成本效益的合理选择，除非应用场景确实存在明确的浸泡风险，才需要升级至IP67或IP68。
